งานชุบลอก เกิดจากอะไร? 3 สาเหตุหลักพร้อมวิธีแก้ปัญหาให้งานเนี๊ยบ

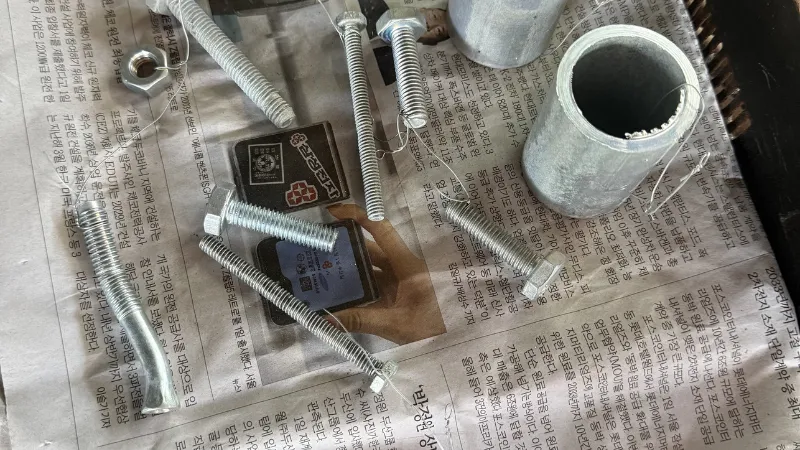

หนึ่งในปัญหาที่ทำให้ชาวโรงชุบปวดหัวมากที่สุดคือ "งานชุบลอก" หรือ "ชุบไม่ติด" โดยปัญหานี้ไม่ได้เกิดขึ้นแบบสุ่ม แต่มีสาเหตุที่ระบุได้ชัดเจนและแก้ไขได้เสมอ ถ้าเข้าใจกลไกที่ถูกต้อง บทความนี้จะพาคุณไปดู 3 สาเหตุหลักที่พบในโรงชุบจริง พร้อมวิธีแก้ไขที่นำไปใช้ได้ทันที
1. การเตรียมผิวโลหะ (Pre-treatment) ไม่สะอาดพอ
สาเหตุอันดับหนึ่งและพบบ่อยที่สุด คือคราบน้ำมัน คราบออกไซด์ (oxide layer) หรือสนิมบางๆ ที่ยังหลงเหลืออยู่บนผิวชิ้นงาน แม้ตาเปล่าจะมองไม่เห็น แต่ฟิล์มที่บางเพียงไม่กี่ไมครอนก็เพียงพอที่จะทำให้โลหะที่ชุบไม่สามารถยึดติดกับชิ้นงานได้ เพราะอิเล็กตรอนต้องเคลื่อนที่ผ่านผิวโลหะโดยตรง หากมีชั้นกั้นอยู่กระบวนการ electrodeposition ก็จะล้มเหลว
วิธีแก้ไข:
- ล้างไขมันด้วยสารทำความสะอาดด่าง (alkaline degreaser) ก่อนทุกครั้ง แล้วล้างออกด้วยน้ำสะอาดให้หมด
- กัดกรดเบา (acid pickle) ด้วยกรดซัลฟิวริกหรือกรดไฮโดรคลอริกเจือจางเพื่อกำจัดออกไซด์ผิว
- ทดสอบความสะอาดด้วยการหยดน้ำ: ถ้าน้ำกระจายเป็นฟิล์มบาง (water break-free) แสดงว่าผิวสะอาดพอ
- เข้าบ่อชุบทันทีหลังเตรียมผิวเสร็จ อย่าปล่อยทิ้งไว้นานจนผิวออกไซด์กลับมาใหม่
2. ปัญหาจากกระแสไฟในตู้ไฟชุบ (Rectifier)
ตู้ไฟชุบ (rectifier) ที่จ่ายกระแสไม่นิ่ง มีการกระเพื่อมของแรงดัน (ripple voltage สูง) หรือมีการตกของกระแส (current drop) ระหว่างชุบ จะทำให้ชั้นโลหะที่เกิดขึ้นมีโครงสร้างไม่แน่น เกิดความเครียดภายในชั้นชุบ (internal stress) และหลุดลอกออกมาในภายหลัง โดยเฉพาะถ้า current density สูงเกินค่าที่น้ำยาชุบรองรับได้ ชั้นชุบจะไหม้ (burnt deposit) กลายเป็นผิวสีดำเปราะแล้วลอก
ตู้ไฟชุบแบบ SCR รุ่นเก่าที่ใช้งานมานานโดยไม่ได้ calibrate มักมีปัญหา ripple สูงกว่า 5% ซึ่งเพียงพอที่จะทำให้งานชุบนิกเกิลมีผิวหยาบและยึดติดไม่ดี
วิธีแก้ไข:
- ตรวจสอบค่า current density ที่ใช้จริงกับค่าแนะนำของน้ำยาชุบ (มักอยู่ที่ 1–5 A/dm² สำหรับนิกเกิล)
- วัด ripple voltage ด้วยมัลติมิเตอร์ ถ้าเกิน 5% ควรตรวจสอบไดโอดและตัวเก็บประจุภายในตู้ไฟ
- ถ้าตู้ไฟเก่าและซ่อมบำรุงบ่อย พิจารณาเปลี่ยนเป็นตู้ไฟชุบระบบ Inverter ที่ควบคุมกระแสแม่นยำกว่าและประหยัดไฟกว่า
- ตรวจสอบหน้าสัมผัส (contact bar) และขั้วต่อว่าแน่นหนาดี แรงต้านทานสูงทำให้กระแสจริงที่ชิ้นงานได้รับต่ำกว่าที่ตู้ไฟแสดง
3. น้ำยาชุบเสื่อมสภาพหรือสูตรเคมีไม่สมดุล
น้ำยาชุบนิกเกิล (nickel electroplating solution) ที่ดีต้องรักษาสมดุลของสารหลายอย่างพร้อมกัน ทั้ง pH ความเข้มข้นของนิกเกิลซัลเฟต บัฟเฟอร์อย่างกรดบอริก และสารเติมแต่ง (brightener/wetting agent) ถ้าตัวแปรใดตัวแปรหนึ่งเบี่ยงออกจากช่วงที่เหมาะสม คุณภาพการยึดติดของชั้นชุบจะลดลงอย่างชัดเจน
ตัวอย่างที่พบบ่อย เช่น pH ที่สูงเกิน 5.0 ทำให้นิกเกิลไฮดรอกไซด์ตกตะกอนในบ่อ ส่งผลให้ผิวชุบหยาบและยึดไม่ดี หรือ brightener ที่สะสมมากเกินไปทำให้ชั้นชุบมีความเครียดสูงจนแตกลอก น้ำยาชุบที่ใช้งานนานโดยไม่มีการวิเคราะห์เคมี (Hull cell test) มักมีปัญหาลักษณะนี้
วิธีแก้ไข:
- วัด pH ทุกวันก่อนชุบ ค่าที่เหมาะสมสำหรับน้ำยาชุบนิกเกิลแบบ Watts bath อยู่ที่ 3.5–4.5
- ทำ Hull cell test ทุก 1–2 สัปดาห์เพื่อตรวจสอบสมดุลของน้ำยาและปรับ brightener ให้เหมาะสม
- ถ้าน้ำยาเสื่อมสภาพหนัก (มีตะกอนมาก, สีเปลี่ยน) ให้ filter และ dummy plate ก่อน หรือเปลี่ยนน้ำยาชุดใหม่
- เลือกน้ำยาชุบนิกเกิลที่มีเอกสาร spec sheet ชัดเจน และผู้จำหน่ายที่ให้คำแนะนำการปรับสูตรได้
สรุป: วินิจฉัยก่อน แก้ถูกจุด
งานชุบลอกส่วนใหญ่ไม่ได้เกิดจากสาเหตุเดียว แต่มักเกิดจากหลายปัจจัยซ้อนกัน วิธีที่ดีที่สุดคือ ตรวจสอบเป็นขั้นตอน เริ่มจากกระบวนการ pre-treatment → ตู้ไฟชุบ → น้ำยาชุบ ตามลำดับ ถ้าแก้ทีละจุดแล้วยังไม่หาย ควรให้ผู้เชี่ยวชาญดูระบบโดยรวม เพราะบางครั้งสาเหตุจริงซ่อนอยู่ในจุดที่ไม่คาดคิด
